遵化海祥礦山機械廠設計研究院自行開發的高壓輥磨機采用先進技術經技術創新自行開發的新產品。適用于選礦行業、氧化球團行高壓輥磨機的研究及應用。
應用層壓粉碎機理研制的高壓輥磨機是目前世界上應用于有色礦山、氧化球團破碎粉磨的典型設備，它是近年來在水泥用輥壓機基礎上研究開發的新型粉磨設備。由于其具有生產效率高、節能顯著、投資省、維修方便以及工作環境好等優點，被世界各國公認為先進的破碎粉磨設備，并在世界范圍內得到了迅速的推廣應用。
一、高壓輥磨機的結構

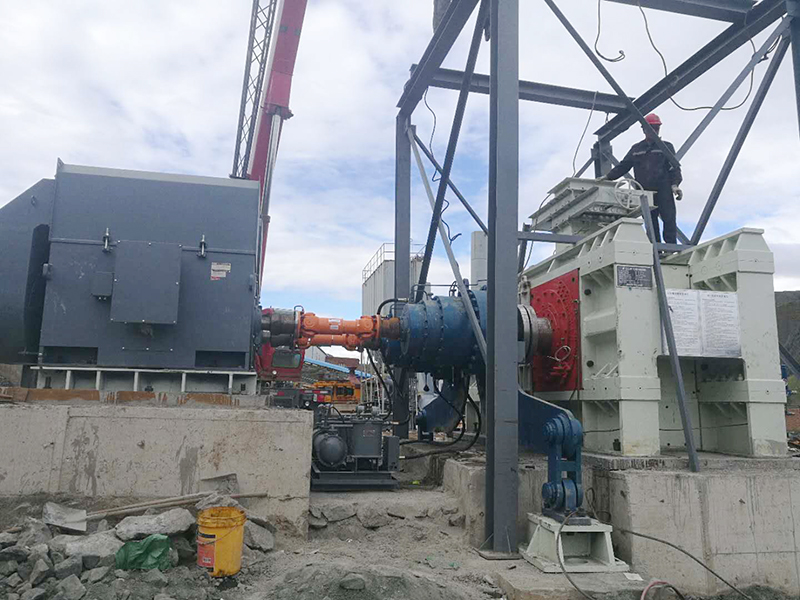

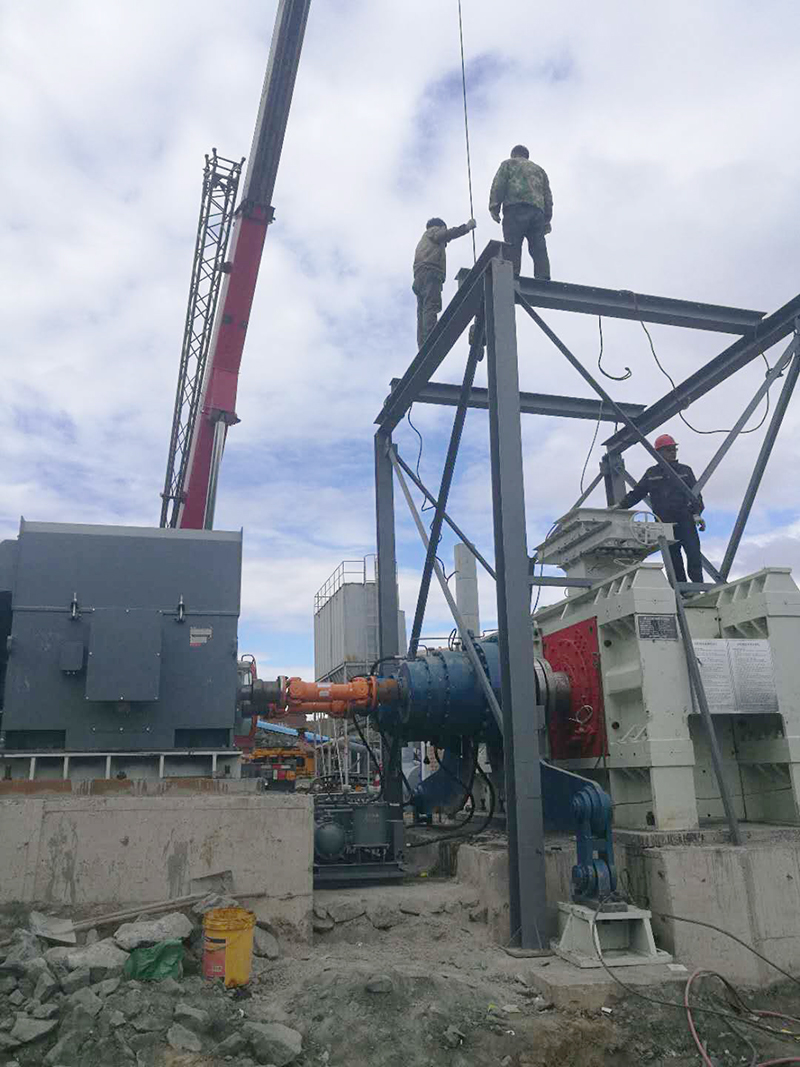

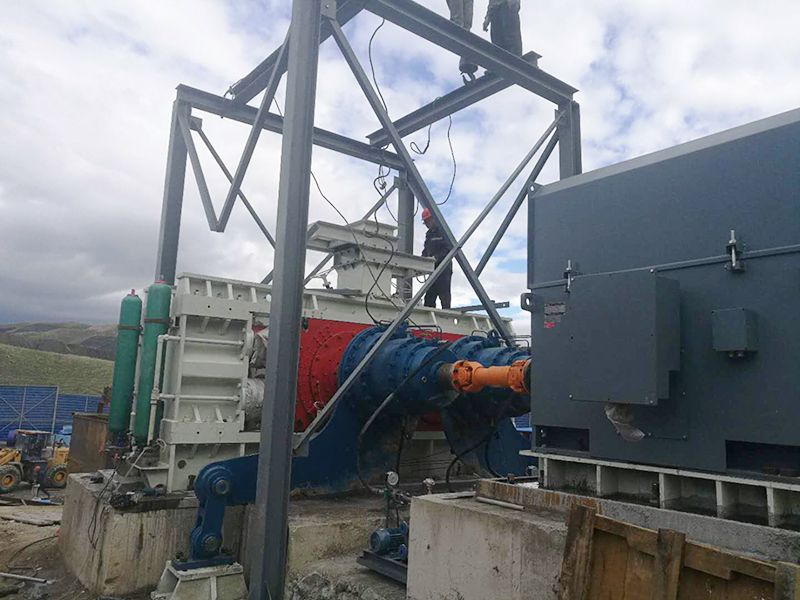

高壓輥磨機主要由以下部件組成：兩個水平安置且相向同步旋轉的擠壓輥裝置 4 組成擠壓副，其中一個為固定輥，另一個通過液壓系統 6 給液壓缸提供的壓力推動活動輥前后小幅度移動，輥子和軸承系組成的兩套擠壓輥裝置，通過導向裝置分別安裝在框型結構組成的機架 3 上，每個擠壓輥都有自己獨立的結構相同的傳動裝置，并通過萬向聯軸器、液力偶合器或安全離合器及行星齒輪減速器組成的傳動系統 1 將能量傳遞給輥子，物料通過可調式給料裝置 2 進入兩輥間的料腔。中央自動潤滑系統向設備中的各軸承系統提供潤滑脂。高壓輥磨機控制部分主要是根據檢測系統提供的信號，由自動化控制系統對設備進行監控，其控制可分為機旁、現場、中控三種控制模式。
二、高壓輥磨機特點
1、整機進行優化設計，鉸接機架結構便于輥系拆裝，整體結構 簡單可靠。
2、硬質合金柱釘面技術，自生耐磨保護層，輥面使用壽命8000-20000小時。輥套端面獨特的耐磨保護結構，與輥面同壽命。獨特的側擋板耐磨保護技術，無需頻繁更換，輥套可以更換。
3、全套德國力士樂液壓技術集成的液壓控制系統，穩定可靠?？蓪崿F(xiàn)快速退輥、主電機的過負荷保護，輥子兩端間隙控制及自動糾偏。
4、靜壓料層粉碎原理，能效極高。單機處理量大，輥壓后產品粒度分布寬且細粒級更多。便于控制礦物入磨和預選的粒度，降低入磨量，顆粒內部大量的裂紋存在，物料易損，大幅度節能降耗。
